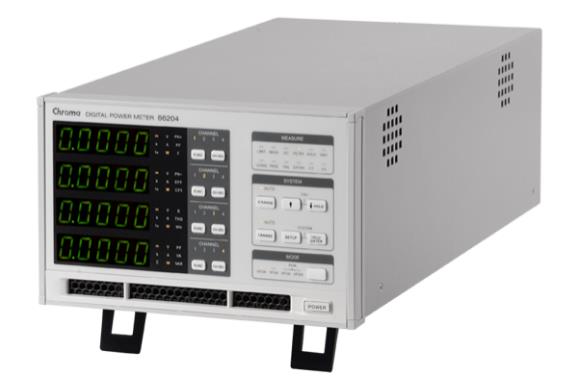

名称：Chroma66200系列数位式功率表

Chroma66200系列产品是专为多相交流电源功率量测所设计的数位式功率表，适合于大部份的电机及电器产品量测应用。此系列产品提供多种输入电压配置接线模式(1P2W/1P3W/3P3W/3V3A/3P4W)，使用者可依需求选择接线模式以符合特定接线方式的电压、申流功率及甘他数训。66200系列可多组电压及电流档位可提供广泛和准确的量洲应用。不同手一般传终使用类比线路设计的方式，66200系列采用16位元高解析类比转数位，最高250kHz的取样频率，及高速的数位讯号处理(DSP)技术以符合高准度参数量测。

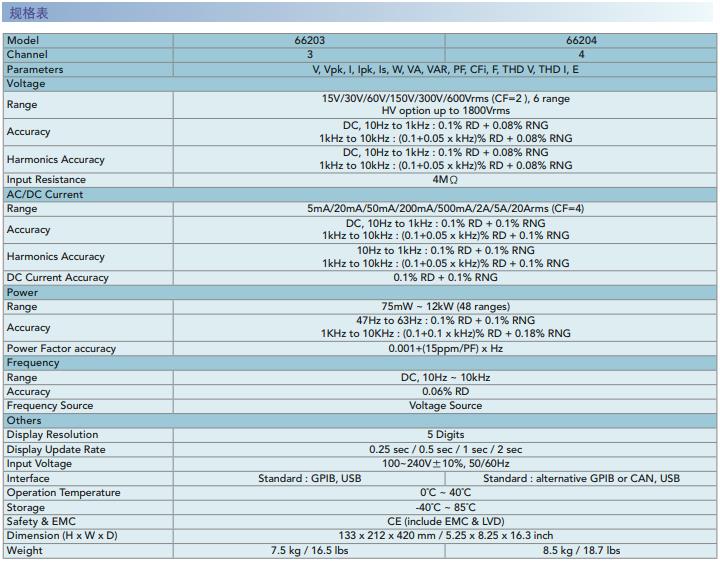

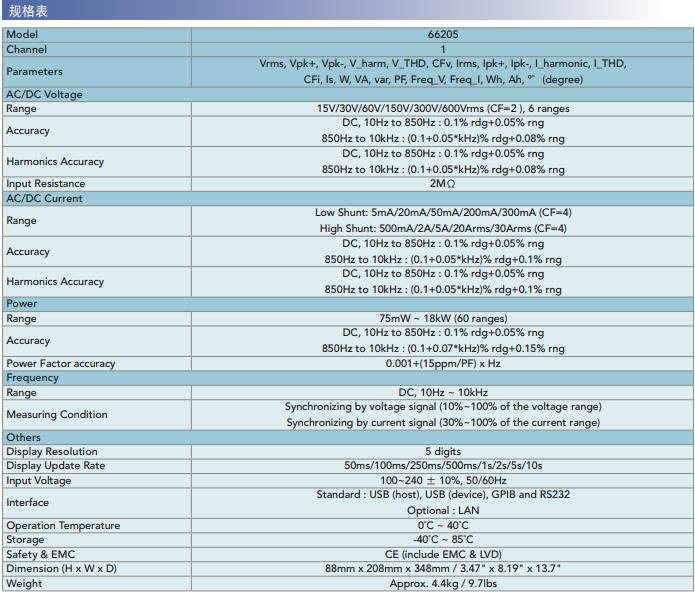

Chroma66200系列选型参数表

功能特色

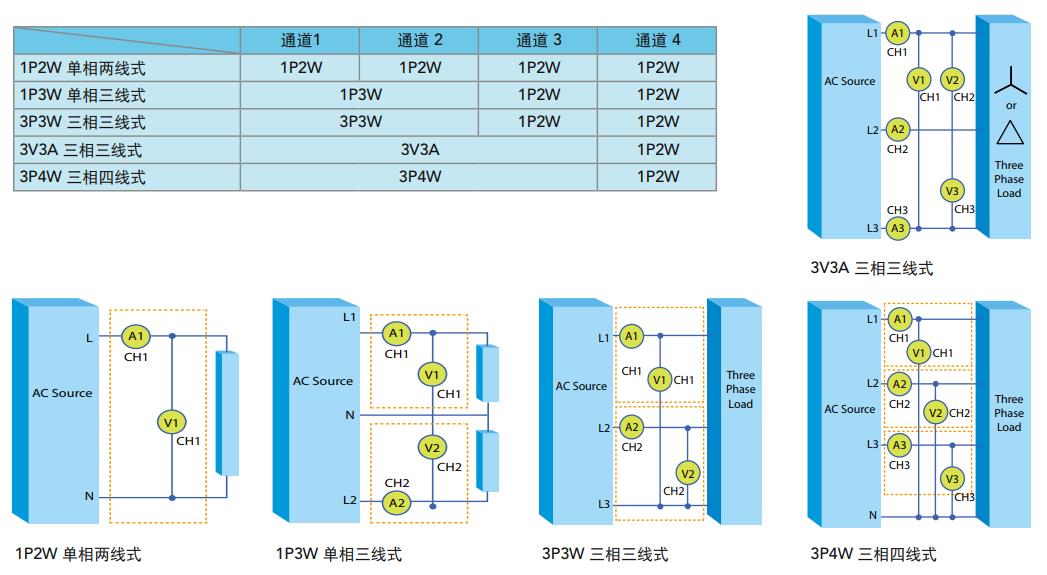

66203/66204的多量测模组功能可支援以下多种接线方式的功率量测，使用者可依需求选择接线模式以符合特定接线方式的电压、电流、功率以及其他参数量测。

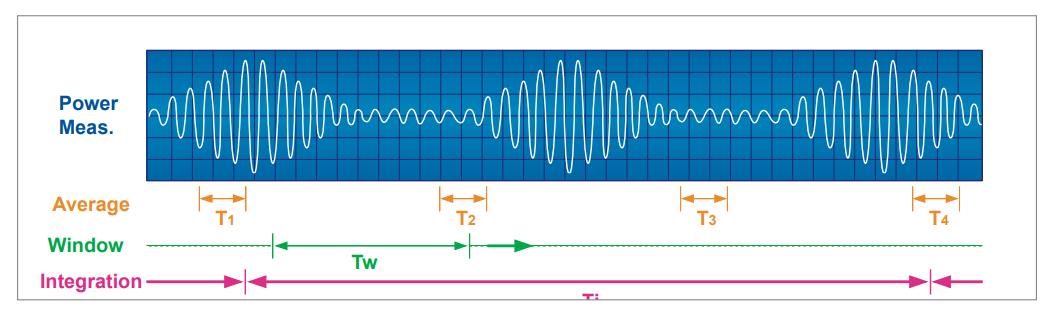

功率量测:平均模式、视窗模式与积分模式
当使用传统的功率表量测待测物时，有时候会有功率数值一直跳动，无法读取的状况发生。这是因为待测物的功率消耗变动，或是非线性的运作模式(例如:BURSTModes)，拉载电流在每次量测撷取时段不一样时，就得到不一样的数值。若用简单的平均运算法，只能得到一个视觉上的稳定值，还是有其他没撷取到的状况遗漏了，所以并非是适当的方法。66200系列不仅提供平均模式，也提供了移动视窗法，让使用者设定时间长度，量测时会计算视窗内所有资料，所以不会遗漏任何讯号。除此之外也提供能量累积模式(lntegration Mode)来量测功率。这种积分模式由使用者设定一段时间，在此时间内会对电压及电流的瞬间功率积分;得到能最(住目)。将能最险时间，这样就得到没有状况遗漏的直正平均功率。

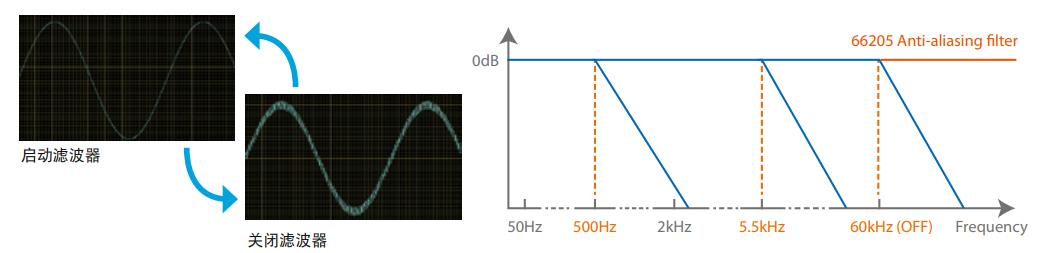

Line Filter(低通滤波器)功能
Line Filter是具有高衰减率(≥70dB)的数位低通滤波器。当Line Filter设定启动时，测量值不会包含高频分量，例如:切换式电源的高频噪音部分。66205提供三组Line Filter，截止频率为OFF(频宽为60kHz)，500Hz和5.5kHz。5.5kHz的Line Filter规格符合lEC 61000-3-2电流谐波限制值标准对于设备要求，建议谐波量测时将Line Filter开启，以确保包含法规判定所需要50/60Hz基频至40阶谐波部分。

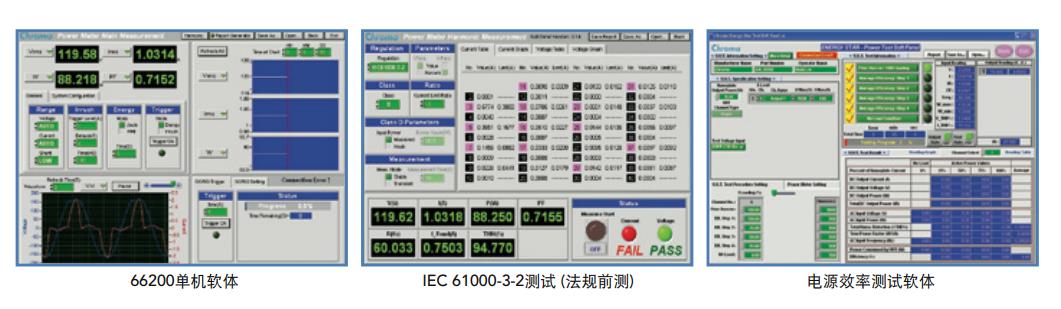

66200系列电脑图形化介面软体
66200系列功率表提供单机软体，让使用者透过USB、GPIB或LAN介面在电脑上控制及读取资料，还可观察电压电流波形、记录随时间变化的关系图，及设定参数及时间，将长时间量测值储存至档案后供分析。此软体也支援EC61000-3-2谐波电流限制测试之法规前测(Pre-Compliance)，允许使用者确认UUT是否符合谐波电流限制值要求。另外电源效率测试软件，整合66205功率表、电子负载及交流电源，可依照节能规范简单设定后，即可自动按法规步骤进行测试，并产生报告，相当适用于研发或品保验证。

使用者定义界限，进行 GO/NG 测试
66203/66204数位功率表可以让使用者定义量测参数的最大或最小界线值，在量测过程中，进行GO/NG的测试。在一段设定时间内，若量测值在界限值之内，则显示绿灯。若量测值在界限值之外，则马上显示红灯FAIL。

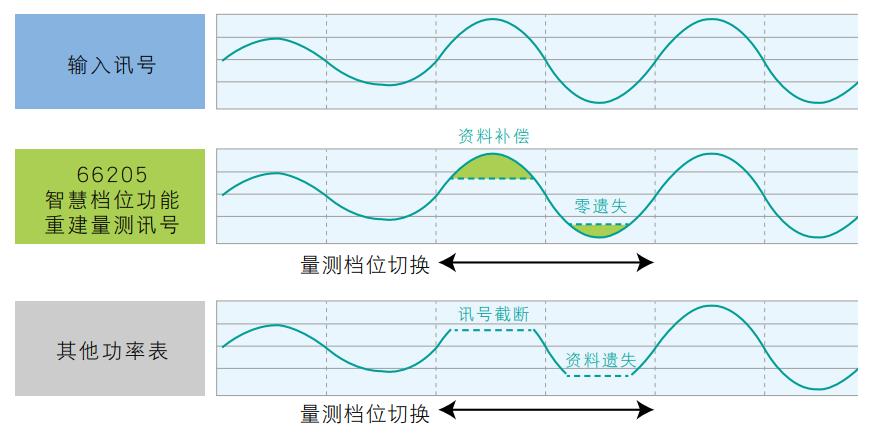

智慧档位功能(应用于功率积分模式)
一般的功率表在电压或电流变化需要换量测档位时，会有短暂资料遗失的现象。若是采积分模式量功率，会产生误差。66205特殊设计的智慧档位(Smart Range)功能允许功率积分模式(Power Integration)可以在自动档位条件下进行功率量测，量测动态或不稳定的电压与电流讯号即便档位随着讯号变化而切换，也不会让量测资料遗失，真正做到无间隙的波形采样与量测。

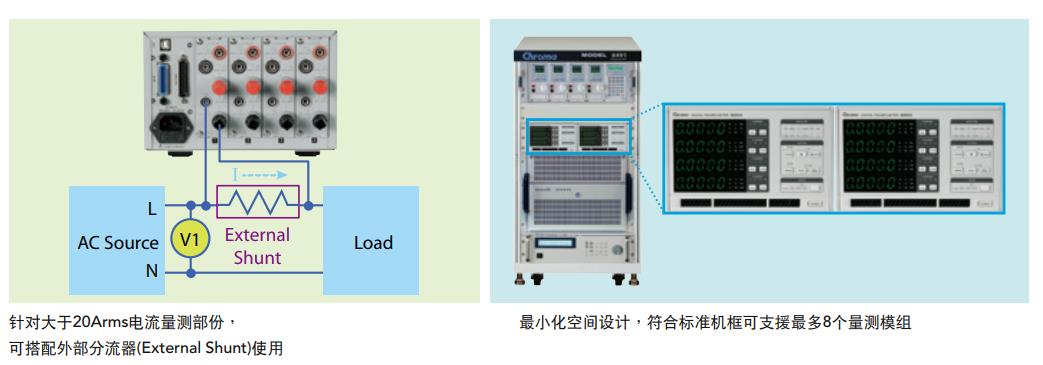

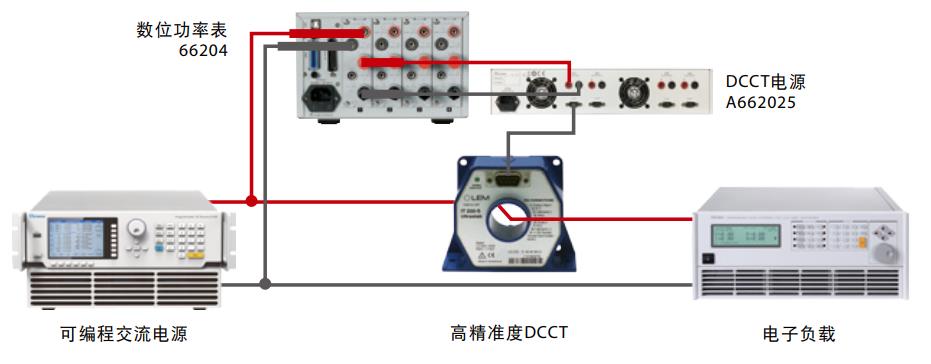

电流转换器CT功能
对于大电流量测需求部分，可以使用66205的CT功能为量测电流的替代方法。66205的CT功能可支援CT或DCCT产品，请注意CT仅可应用干交流电流量测，DCCT可支持交流和直流电流量测。使用者只需依据对应CT或DCCT产品所提供的电流转换比(conversion ratio)设定即可。请参考66205选购配件对于大电流量测(60A~1200A)方案部分。
