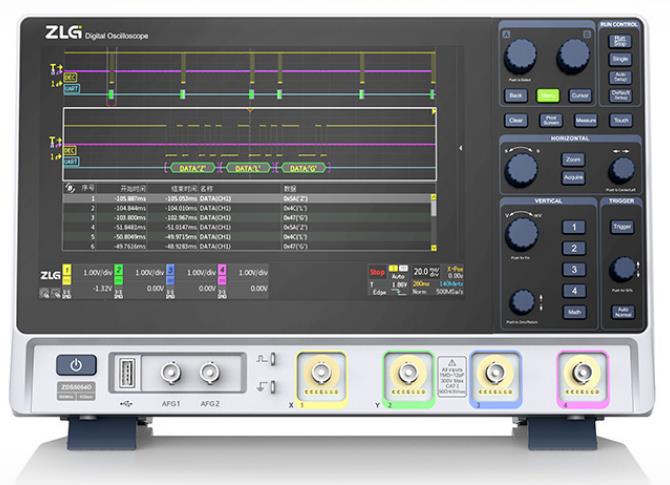

名称：ZDS5000系列示波器

汽车电子、医疗器械、轨道交通等专业领域，对产品可靠性要求非常高，需要严格测试供电系统、控制系统、执行系统中的多种复杂信号。 ZDS5054Pro专业分析型示波器拥有强大波形捕获、数据挖掘能力，结合电源分析、环路分析、时序分析等全面的智能分析功能，帮助工程师加快产品调试进度。

手机、智能穿戴、家电等嵌入式智能硬件设备，对于内部总线通信时序一致性有严格要求。随着智能化程度提升，设备中器件数量越来越多，过去依靠工程师使用示波器手动测量通信时序的方式，效率低下且难以保证测试标准一致。ZDS5054D智能硬件分析型示波器，支持40多种协议解码，IIC、SPI、IIS等多种通信协议时序分析，帮助工程师迅速完智能硬件内部通信调试。

在节能减排的时代背景下，从毫瓦级到兆瓦级的开关电源产品，都在往高频、高效、高密度、智能化的方向发展，对于开关器件、磁性元件、电容、电感等器件的测试要求越来越高。ZDS5054A电源分析型示波器，针对电源白盒测试开发了电源分析、环路分析、电源通信协议解码等功能，帮助工程师快速设计高效率、高可靠的电源。

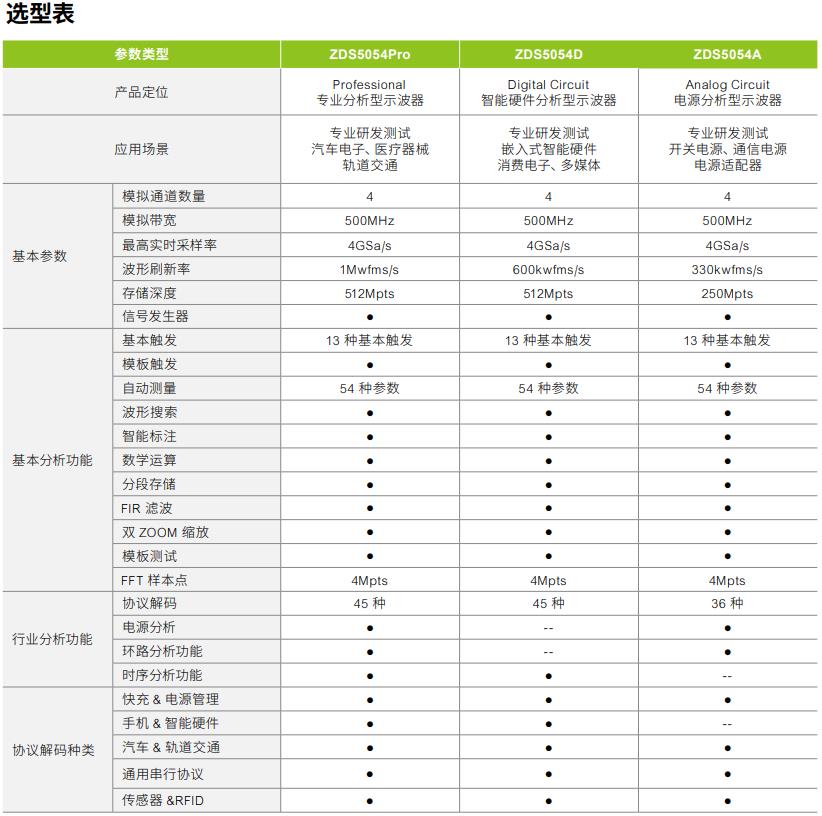

ZDS5000系列示波器选型参数表

功能特色

512Mpts存储深度，捕获长时间波形不失真

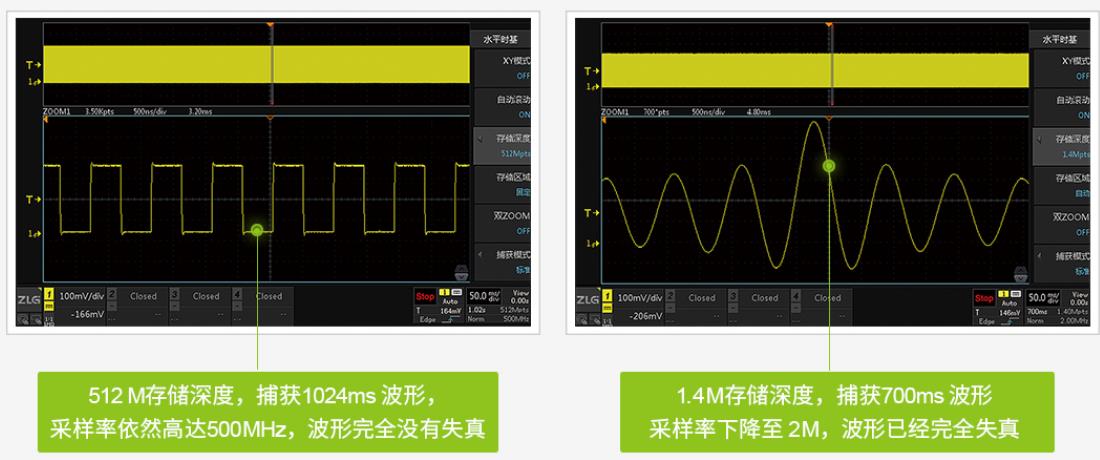

存储深度=采样率×采样时间；如果存储深度不足，高采样率的情况下只能捕获一小段波形，ZDS5054D标配512Mpts超大存储深度，捕获1024ms波形的情况下，依然可以保持100MSa/s采样率。

45种协议解码，助力通信协议调试

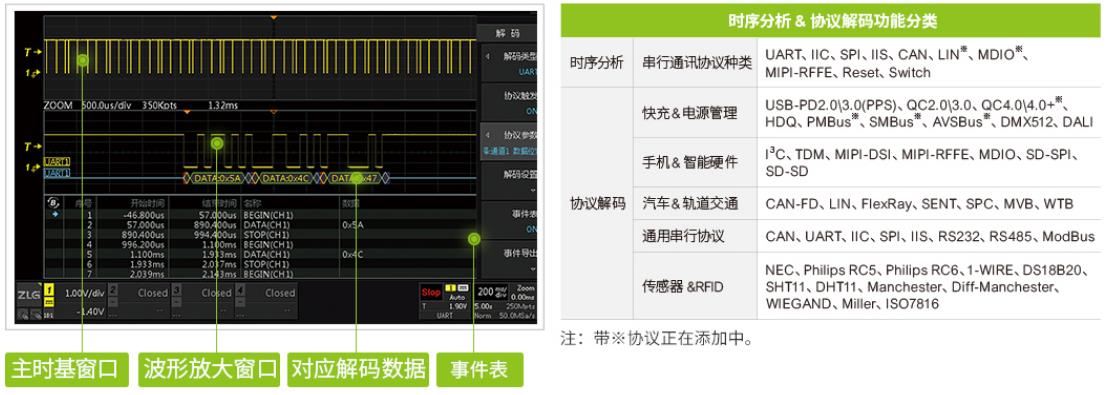

ZDS5054Pro、ZD5054D颠覆性地标配45种串行通信协议解码，涵盖常用的现场总线、系统总线以及内部总线。3秒钟即可完成512Mpts波形解码，协助工程师快速完成通信调试。

时序分析：1秒完成通信时序一致性测试

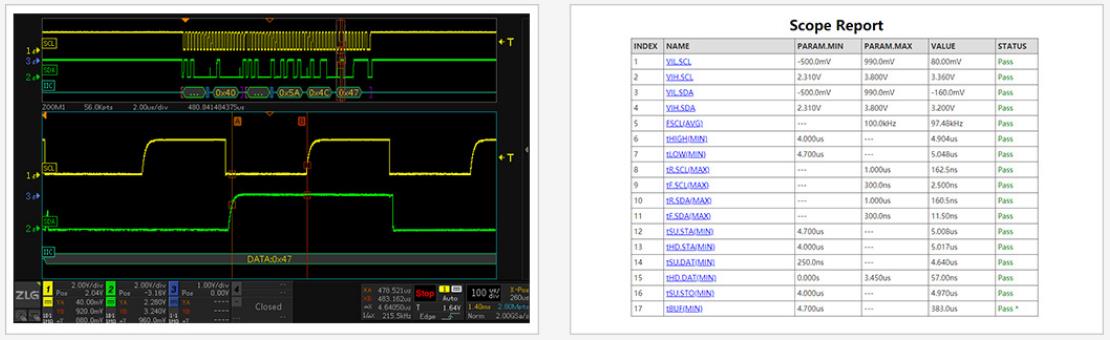

手机、智能穿戴、家电、智慧屏、多媒体影音等嵌入式智能设备，对于内部总线通信时序一致性有严格要求。ZDS5054D创新的时序分析功能，可分析IIC、IIS、SPI、MIPI-RFFE等信号的脉宽、幅值、边沿、建立时间、保持时间等多种组合参数，原本手动测试需要几十分钟，使用时序分析功能自动测试仅需一秒钟即可完成，并可导出测试报告。

电源分析：助力电源信号完整性分析

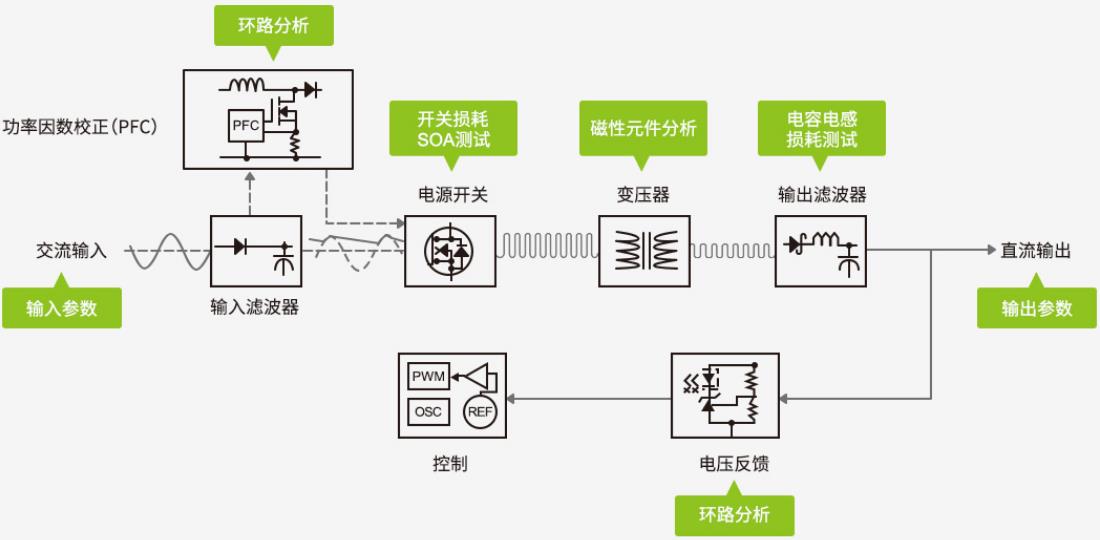

ZDS5054A电源分析功能涵盖了输入输出特性测试，MOSFET、磁性元件、电容、电感等器件分析，调制波形测试等功能，全方位评测电源可靠性。

MOSFET开关损耗精准量化

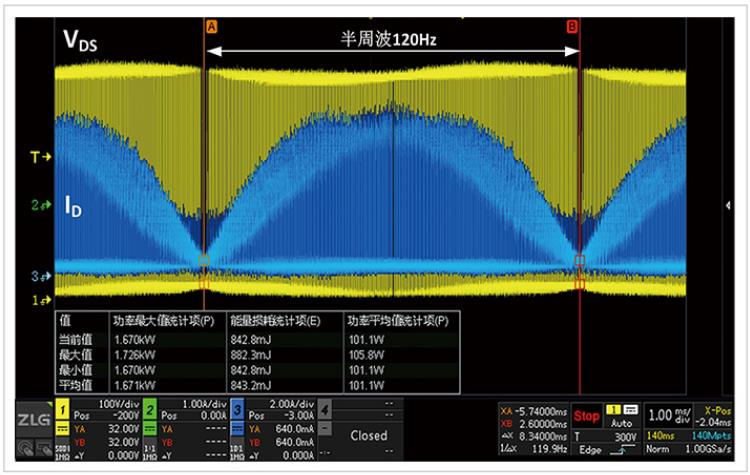

功率MOSFET开关损耗测试是PFC电源调试中的难点，由于SPWM每个周期的开关损耗都不相同，传统通过手光标和数学运算手动测试的方式已经不适用。ZDS5054A示波器标配512Mpts存储深度，可捕获多个完整调制周期SPWM波形，自动统计各开关周期的开通/关断/导通损耗，计算最大值、最小值、平均值，准确量化开关器件的功率损耗。

SOA测试：有效保障MOSFET工作安全

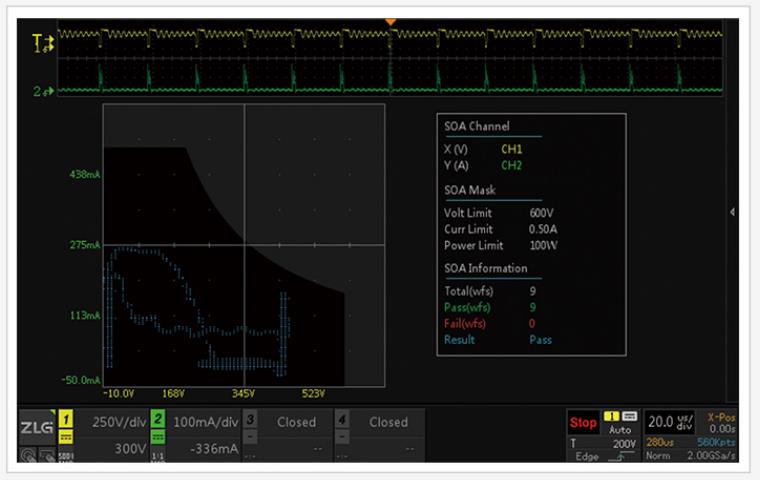

功率MOSFET瞬时电压、电流、功率超出安全工作区，会导致器件损坏、爆炸的风险陡增，常规调试手段难以对器件的各种工况进行全面评估。SOA 安全工作区分析功能，可统计MOSFET在所有工况下瞬时参数超出安全工作区的概率，便于工程师更好的评估电源工作稳定性。

环路分析：快速判断电源环路稳定性

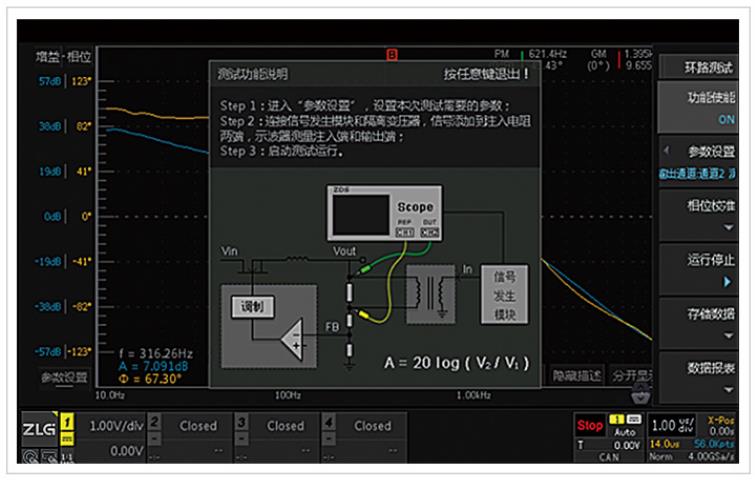

稳定的反馈环路对开关电源来说是非常重要的，如果没有足够的相位裕度和幅值裕度，电源的动态性能就会很差或者出现输出振荡。伯德图可以直观呈现负反馈系统的增益、相位的频率响应曲线，通过分析系统的增益余量与相位余量，可以判断控制系统是否稳定。

内置双通道AFG信号发生器

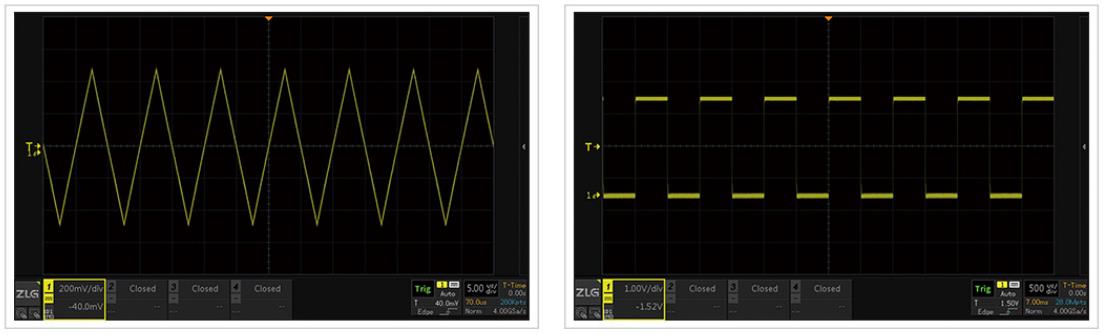

内置函数信号发生器，支持正弦波、三角波、方波、锯齿波等标准函数信号输出，频率高达30MHz，可以自动扫描电源控制环路伯德图，自动显示相位裕度和增益裕度等参数，帮助工程师快速进行环路分析，加快调试效率。

领先的波形捕获能力

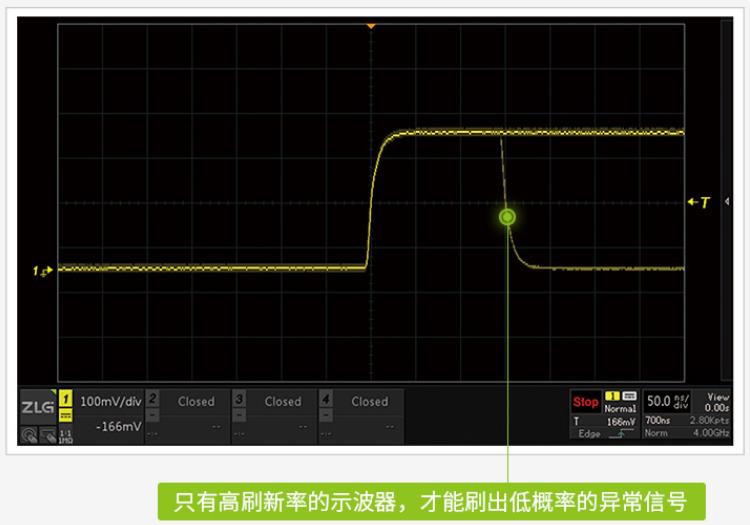

100万次/秒波形刷新率，快速发现异常信号；示波器波形刷新率越高，死区时间就越短，可以更快发现偶发性的异常信号。ZDS5054Pro示波器突破100万次/秒波形刷新率，让工程师快速发现异常信号。

丰富的触发方式，灵活捕获信号

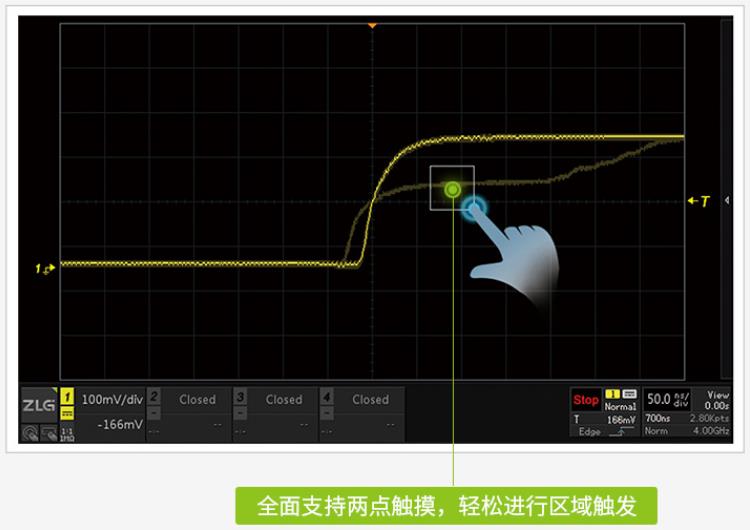

标配13种基本触发，33种协议触发，创新的模板触发，帮助工程师采用灵活地捕获所需信号。

丰富的数据挖掘功能

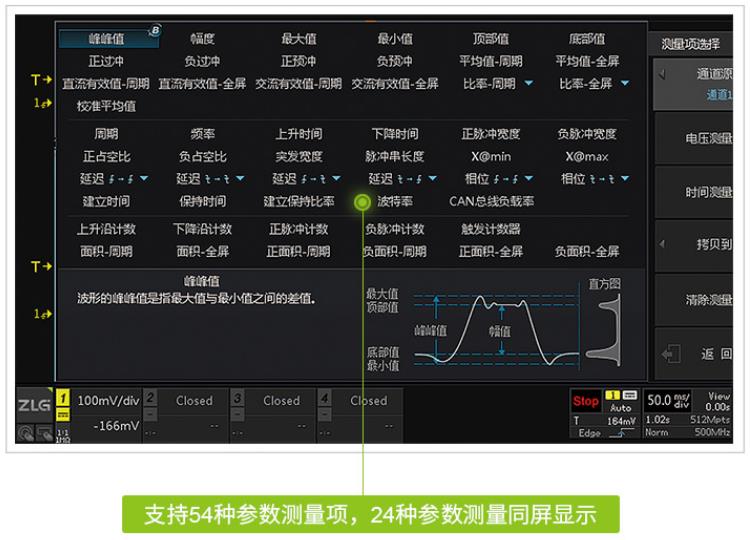

参数测量，快速判断异常；支持54种参数的全屏测量统计，通过FPGA并行计算全部波形的最大值，最小值，平均值，标准差，最多可同时显示24种参数，计算全程仅需1秒钟。

波形搜索，快速定位异常

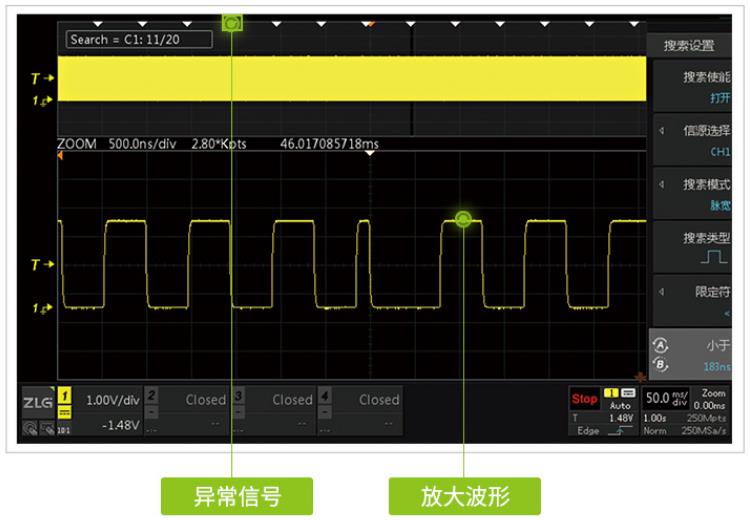

支持边沿、脉宽、欠幅、上市/下降时间、周期/频率等多种搜索条件，基于全硬件加速搜索算法，仅需1秒即可从海量波形中快速定位符合搜索条件的波形，自动标记使异常信号一览无余。

分段存储，52万帧历史波形记录

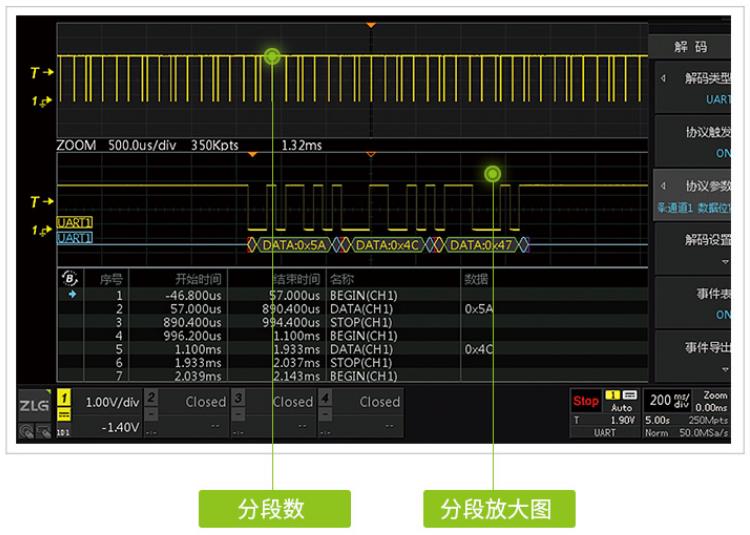

对于偶发信号的波形统计分析，过去需要工程师蹲守在示波器前进行手动测试。分段存储功能可对触发的特定波形进行存储、回放，波形帧数最高可达52万帧，彻底解放工程师的工作。
