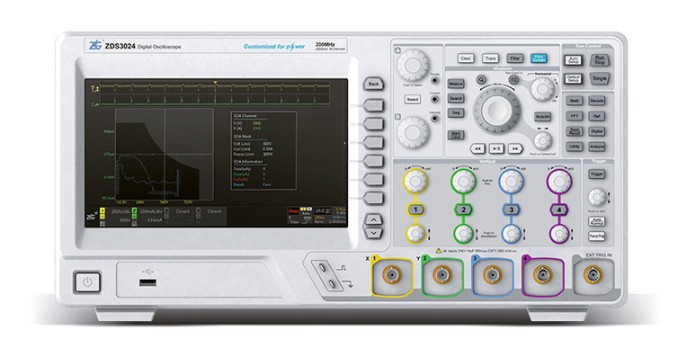

名称：ZDS3024电源定制版示波器

ZDS3024电源定制版示波器

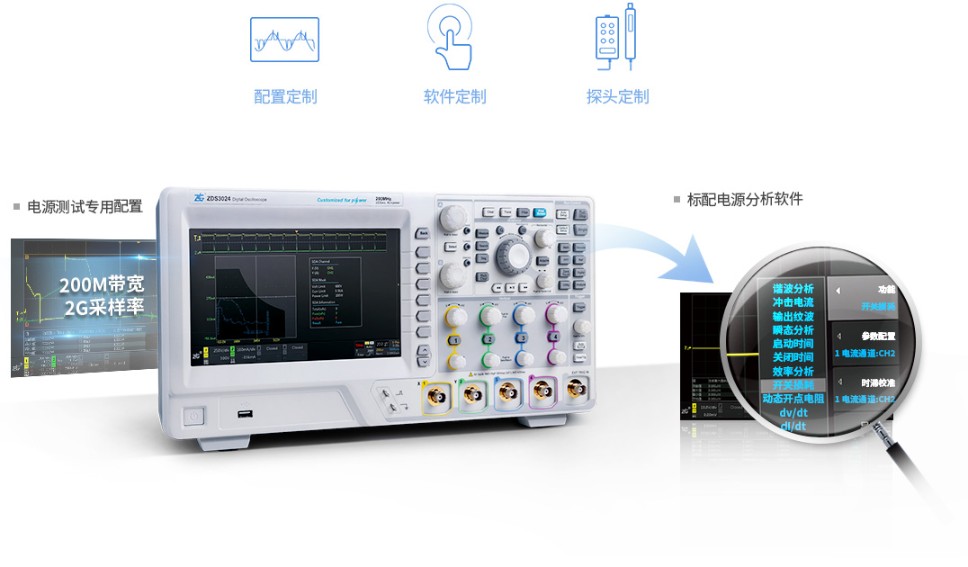

作为通用测试仪器，示波器设计必须平衡不同行业的需求，而电源工程师却只关注模拟信号！通用示波器做电源测试而不仅资源冗余，同时没有标配专业电源分析软件，所以我们为电源工程师量身定制了电源测试专用版示波器，ZDS3024为此而生。

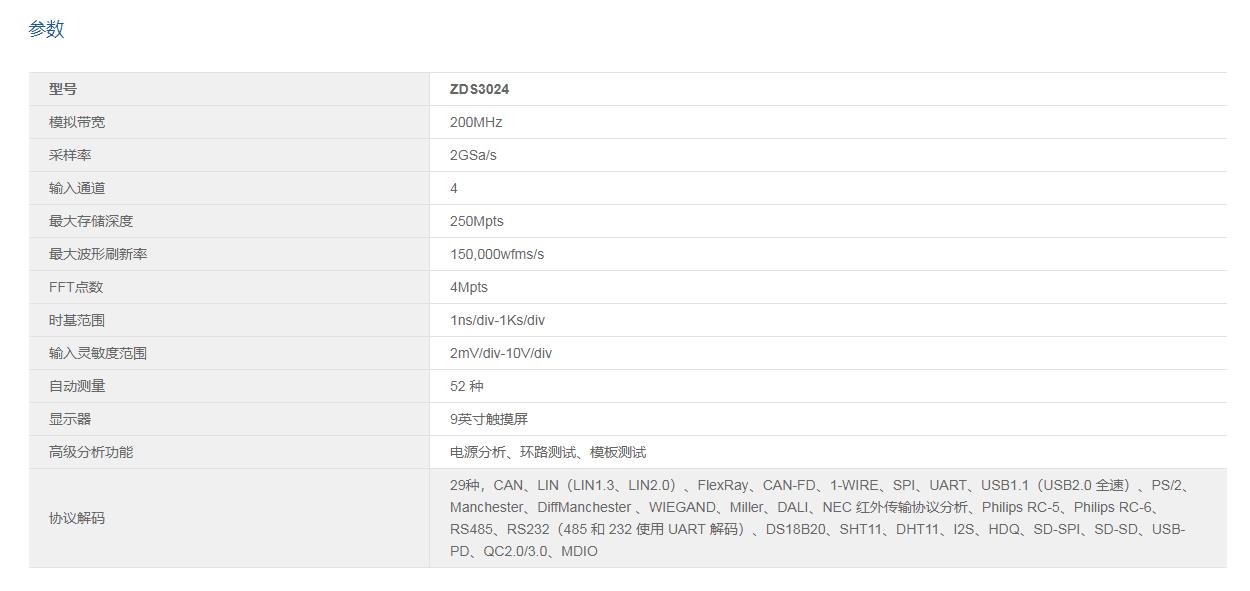

ZDS3024电源定制版参数表

功能特色

200M带宽、2G采样率

通过对国内数十家一线电源公司的走访，我们得知200M带宽是整个电源行业的较佳选择，从仪器测量原理而言， 2G以上的采样率对于几百K的开关器件波形相对冗余，因此我们最终以200M带宽、2G采样率的最终定制配置，将所有器件的特性基于电源常用测试项目优化。

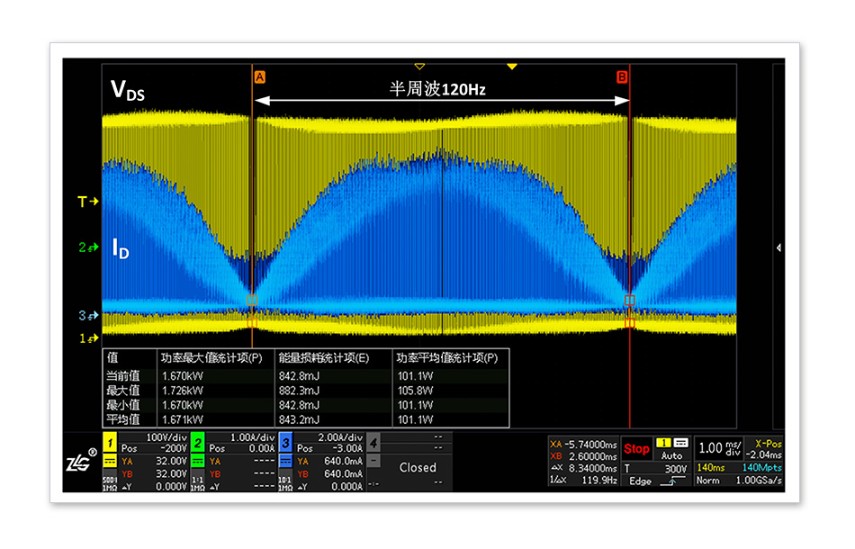

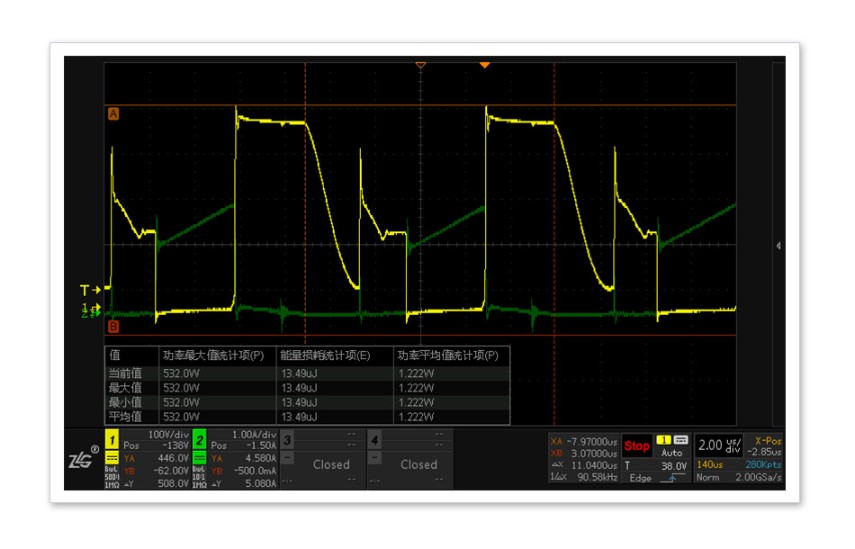

开关损耗一键测量

PFC MOS管开关损耗测试是电源调试中的难点，由于不同周期的电压和电流波形都不相同，功率损耗的准确评估也更依赖长时间高采样率的波形捕获，因此存储深度和功率损耗运算原始点数成为开关损耗准确与否的关键。ZDS3024示波器标配250M存储深度，并通过全硬件加速处理优化，可精准量化开关器件的功率损耗。

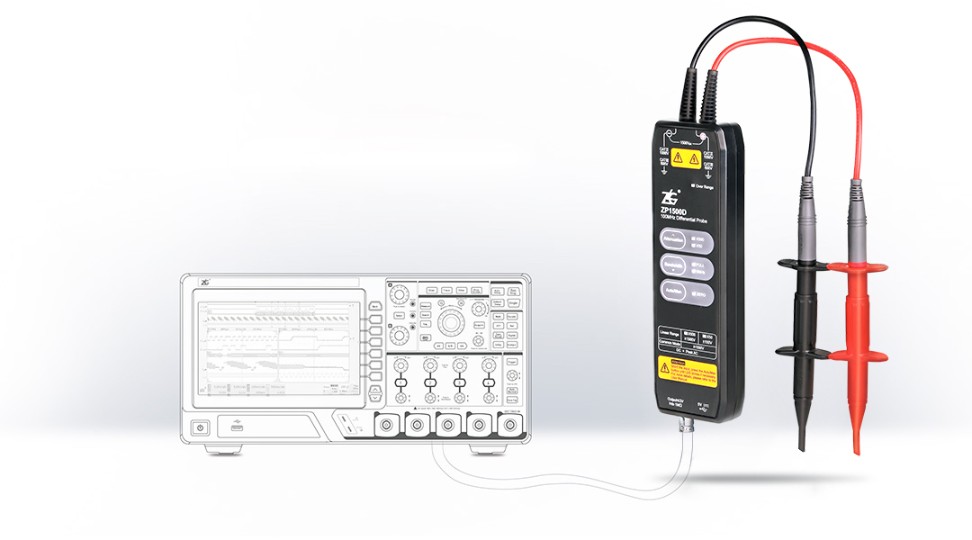

自主品牌高压差分探头

一直以来国际品牌依靠技术先进将探头做成专用接口，并以此作为差异化竞争和高价捆绑用户的门槛。ZLG致远电子历时三年，突破高频高压差分探头技术，并将所有探头接口完全开放，用户可以在任何品牌、任何型号的示波器上自由使用高压差分探头。

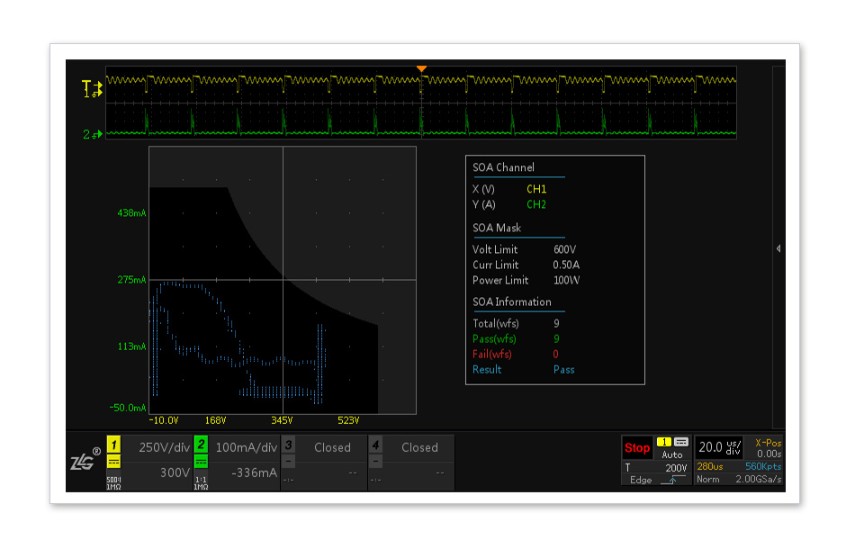

SOA安全工作区测试

开关器件长期承受较大功耗，一但过压或过流就可能会导致器件损坏甚至爆炸。虽然器件手册中明确标注了IDM和VDS各项参数，但常规调试手段无法对器件的整个工作周期进行评估。通过ZDS3024定制的SOA安全工作区测量功能，可以准确评估整个工作周期内开关器件的所有状态，明确给出电源超出安全工作区的异常概率，便于工程师更好的评估电源工作稳定性。

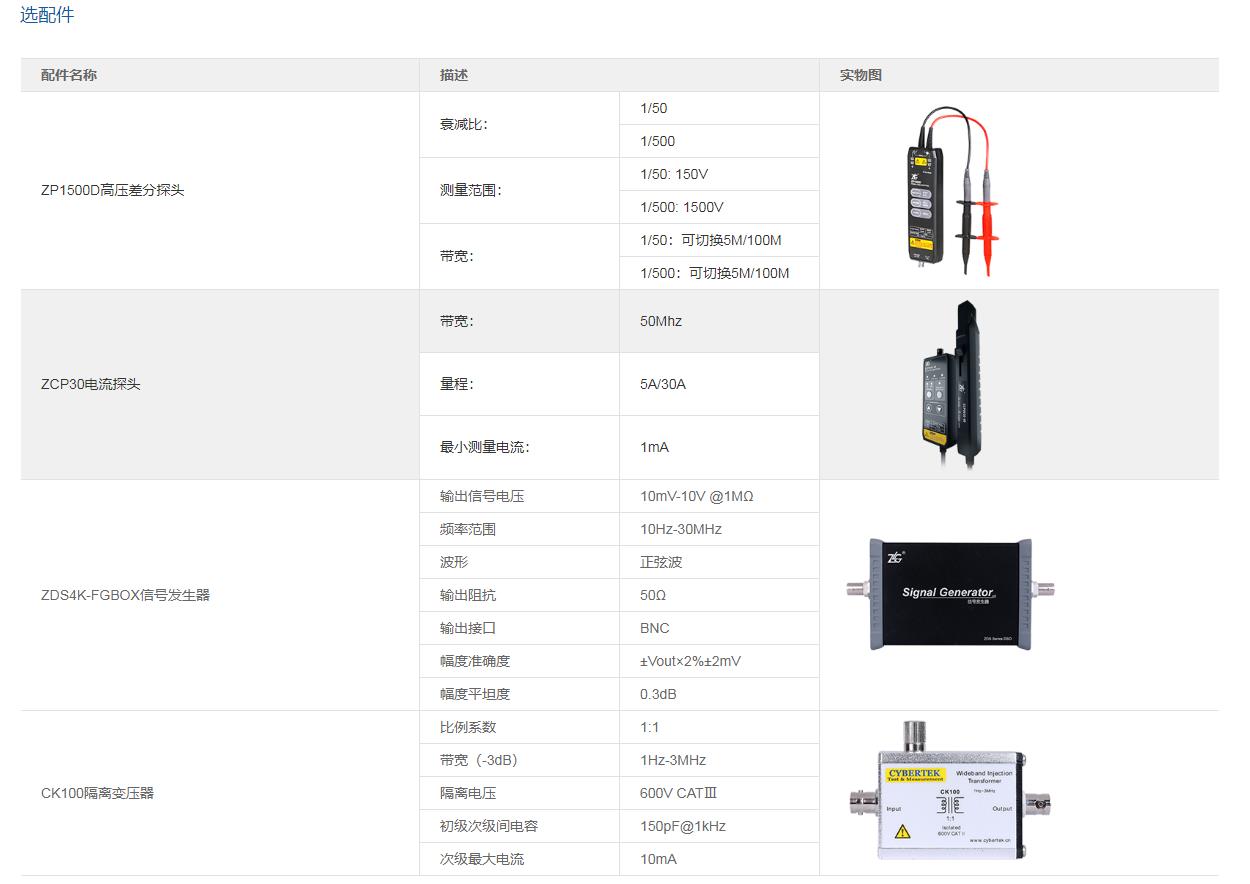

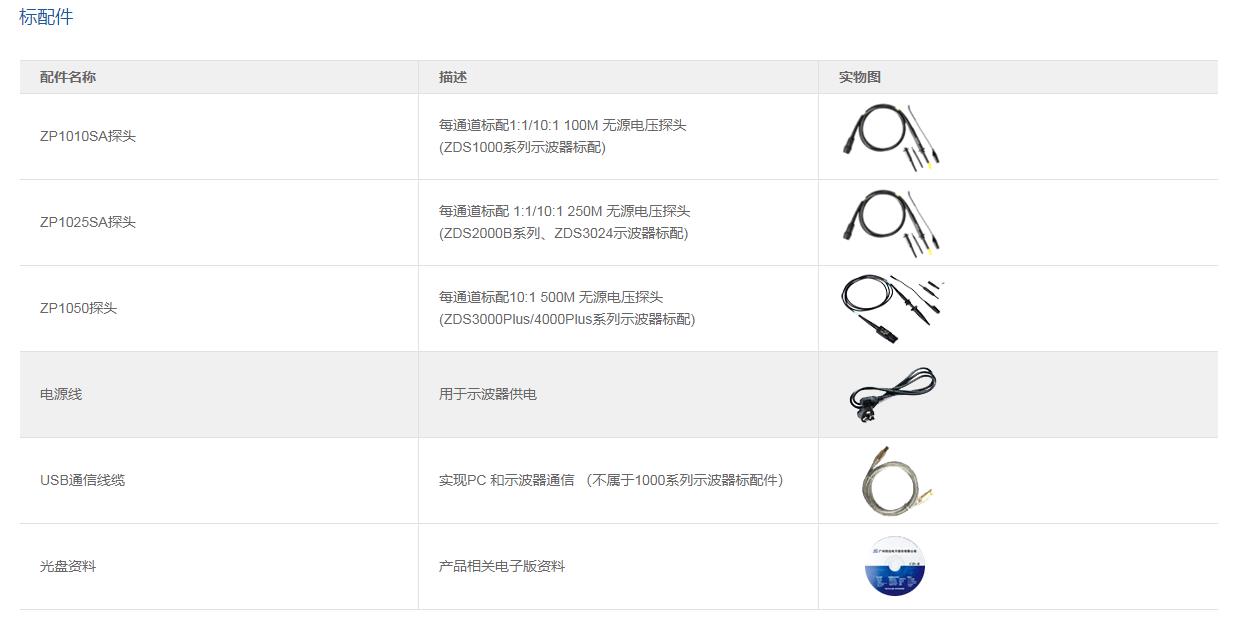

标配件及选配件
