名称:逻辑分析仪

品牌:致远/ZLG

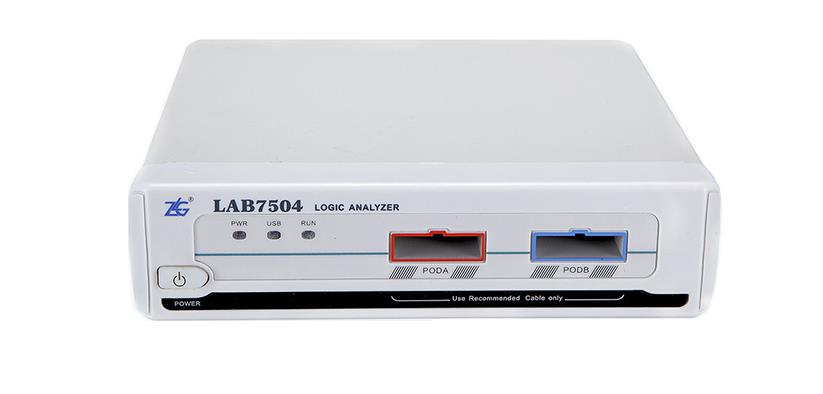

型号:LAB7504

是否进口:

联系电话:18826556162拨打

联系订购

产品详情

逻辑分析仪是一种类似于示波器的波形分析设备,能够连续不断地采集电路的逻辑电平,并通过存储和波形显示直观地呈现信号时序关系,帮助用户快速调试电路种存在的通信问题。

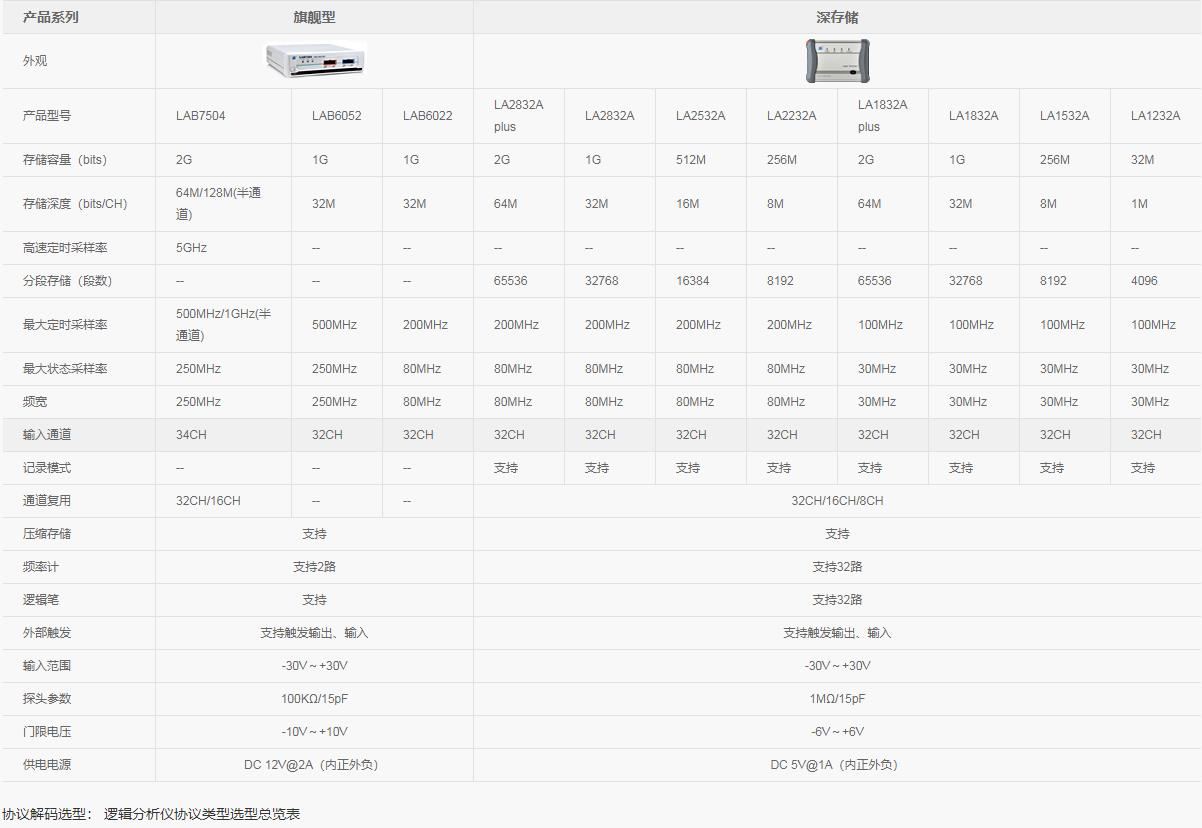

逻辑分析仪选型参数表



功能特色

采样率高达1GHz

允许用户灵活设置,满足广泛的数字信号调试需求(采样率越高就能越准确的分析信号时序)。

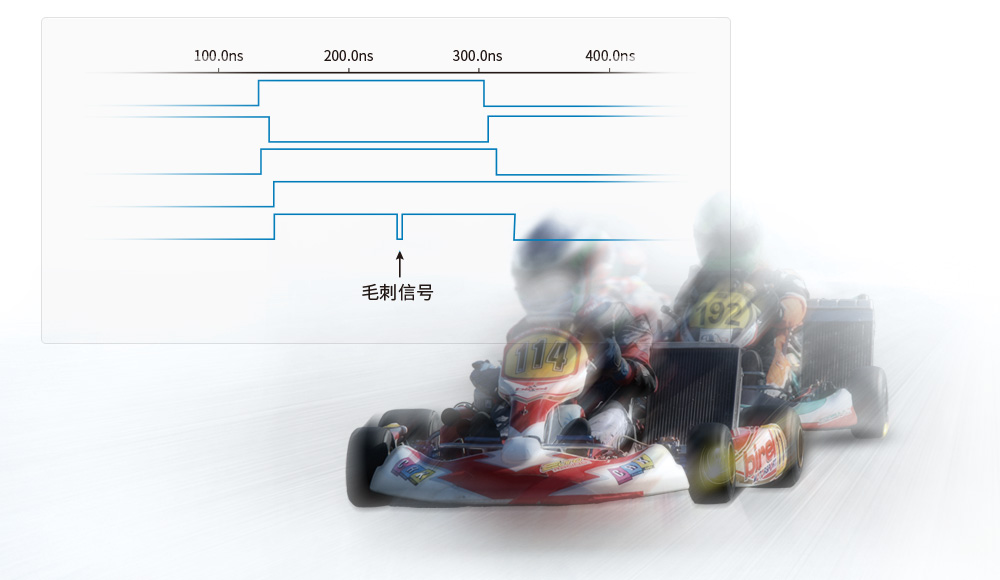

支持高速采样模式

开启高速采样模式后,采样率高达5GHz,即可精确捕获任何毛刺信号,同时也能精确测量各通道之间的信号时差。


大存储深度

通道存储容量高达128Mbits,且支持数据压缩存储(TimingStateTiming-State),用户可根据实际被测信号不同进行灵活设置,进而记录更长时间波形。

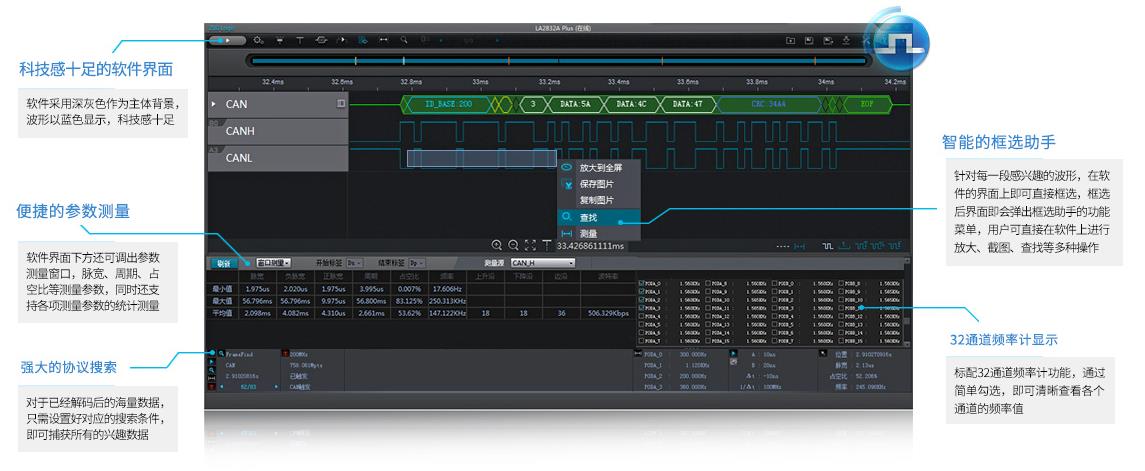

ZLG logic软件界面


丰富的协议插件

ZLGlogic配备超过60种协议插件,各项协议分类清晰,易于查找,协议插件选择一目了然

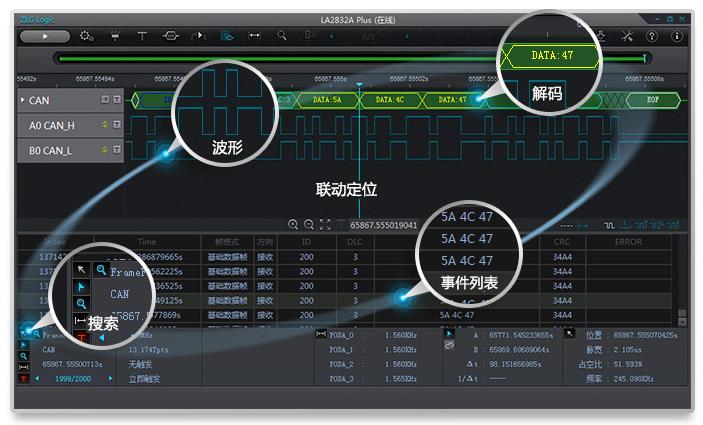

联动定位

对于感兴趣的事件,ZLGlogic能够实现解码、波形、搜索、事件列表联动定位,从任何一个角度都可以快速查找到兴趣波形。

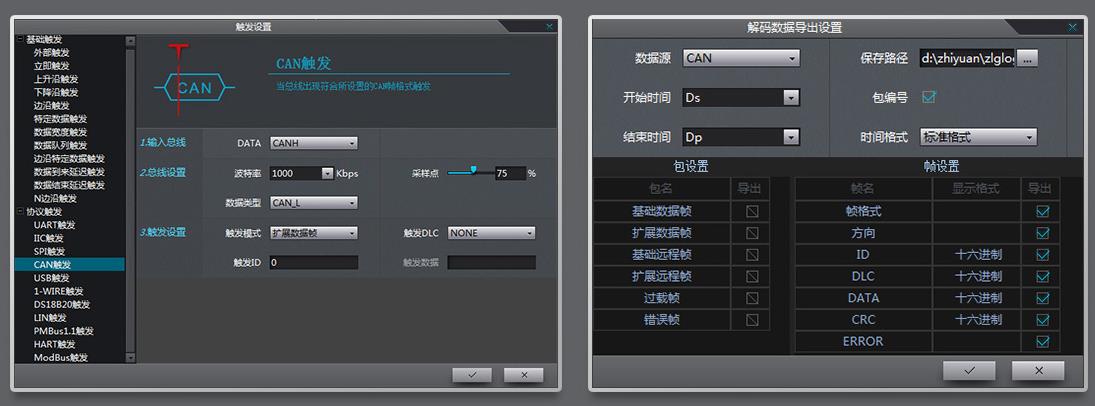

灵活的触发与导出功能

丰富的触发方式对于协议数据捕获而言至关重要,ZLGlogic拥有非常丰富的触发方式,用户可以灵活选择。同时还具有强大的数据导出功能,用户可在导出前灵活设置数据的包设置和帧设置,从而迅速得到所需的文件格式

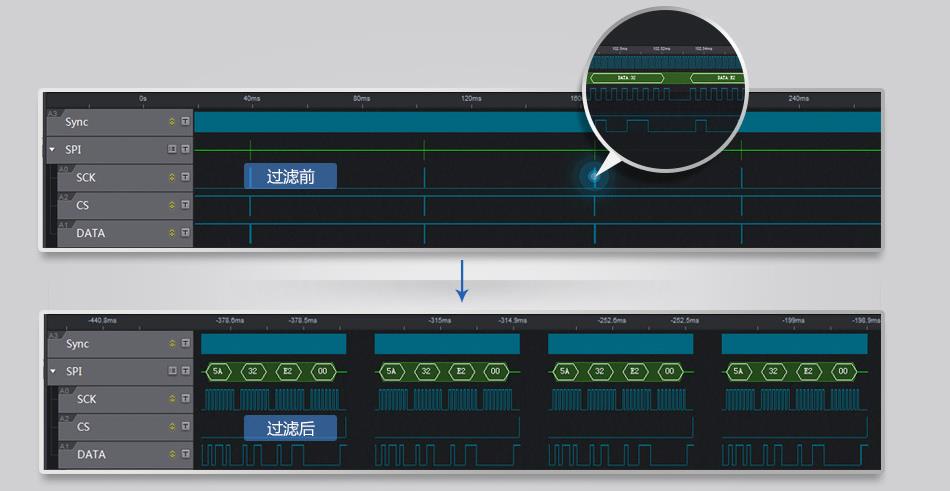

智能过滤存储

分段存储及条件存储,智能记录,实时过滤冗余数据、存储有效信息,极大的提高调试分析效率。

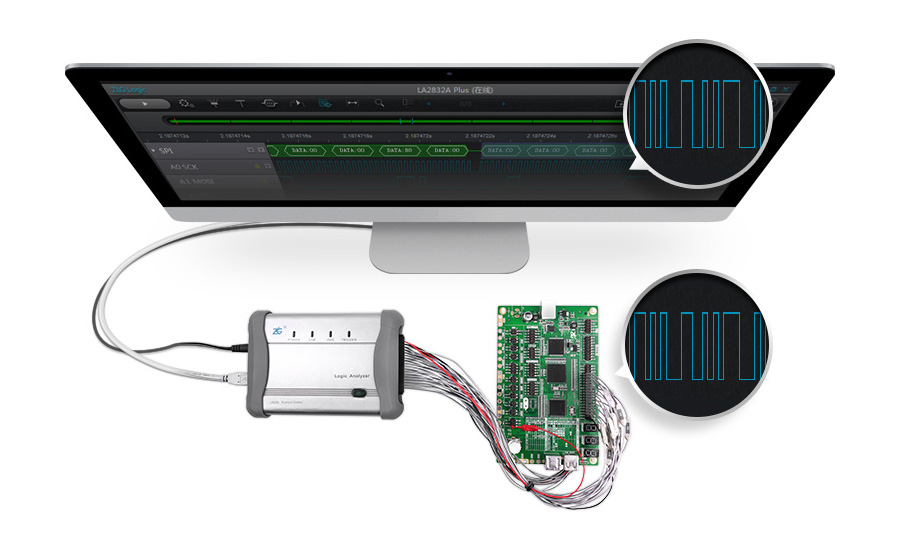

高保真不间断实时记录

支持低速协议超长时间记录,数据实时传回PC存储,不受设备存储容量限制。基于无损压缩算法,保证最高采样率下不占用额外带宽,实现高保真数据采样。
